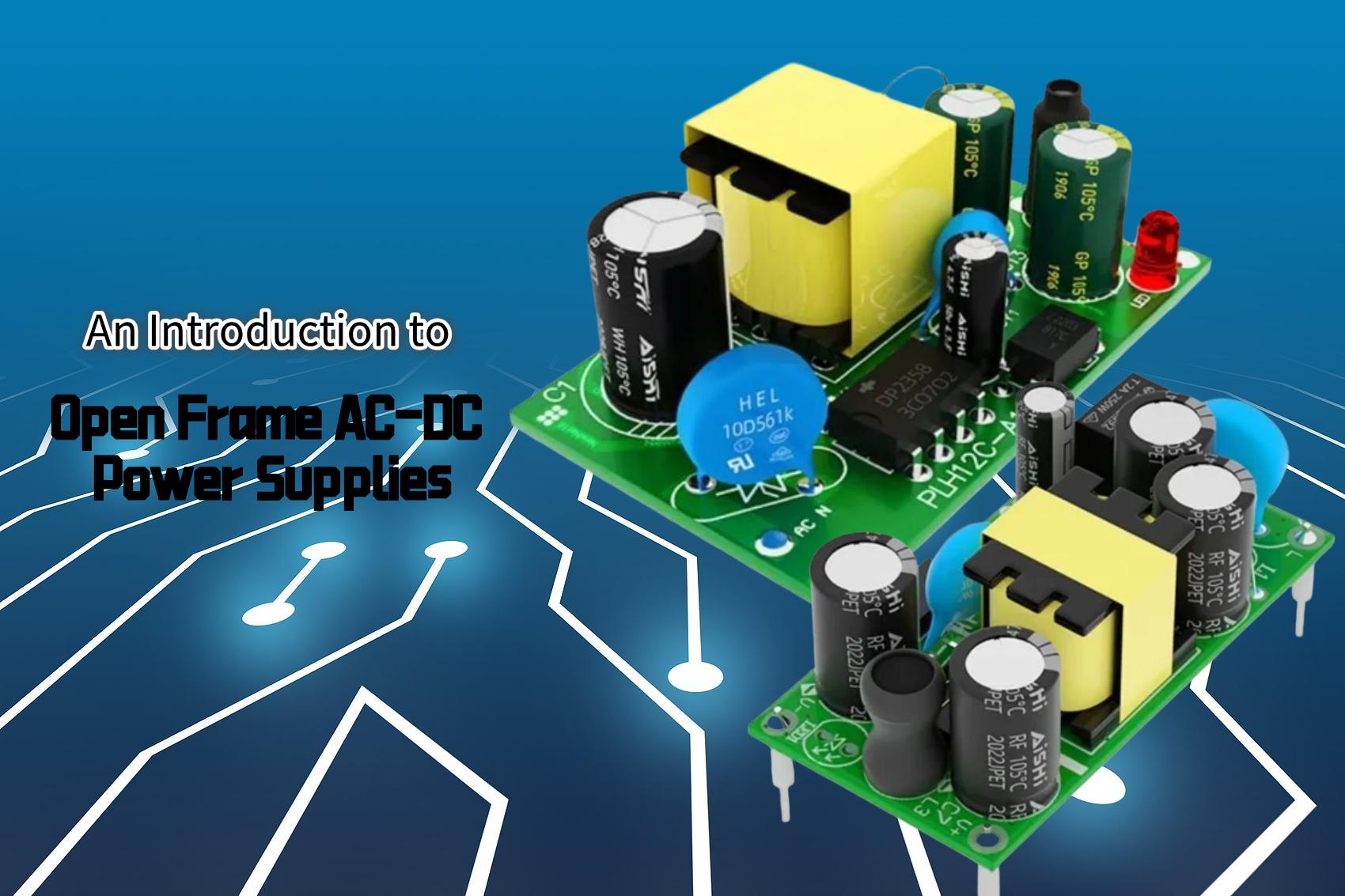

Uma introdução às fontes de alimentação AC-DC de estrutura aberta

No mundo da eletrónica, o fornecimento de energia fiável é a base de qualquer projeto bem sucedido. Entre os vários formatos de fontes de alimentação disponíveis, a fonte de alimentação AC-DC de estrutura aberta destaca-se como uma solução versátil e amplamente adoptada para integrar a conversão de energia diretamente em sistemas maiores.

Este artigo serve como um guia básico para fontes de alimentação de estrutura aberta, explicando o que são, as suas principais vantagens e considerações, aplicações típicas e o que procurar ao selecionar uma.

O que é uma fonte de alimentação de estrutura aberta?

Um fonte de alimentação AC-DC de estrutura aberta é um tipo de fonte de alimentação de modo comutado (SMPS) que é fornecida sem um invólucro metálico externo completo. Em vez disso, os seus componentes principais - a placa de circuito impresso (PCB), os transformadores, os dissipadores de calor e os condensadores - são montados num chassis ou tabuleiro metálico, deixando os circuitos parcialmente expostos.

Pense nele como o “motor interno” de um sistema de energia. Foi concebido para ser integrado como um componente no invólucro final de um equipamento anfitrião, como um dispositivo médico, um computador industrial ou um bastidor de telecomunicações. Isto contrasta com fechado ou tipo caixa fontes de alimentação, que são unidades autónomas com as suas próprias coberturas de proteção e são frequentemente utilizadas como adaptadores externos autónomos.

Identificação visual: Normalmente, é possível reconhecer uma fonte de alimentação de estrutura aberta pelos seus componentes de PCB visíveis, pelo canal em U de alumínio ou pela placa de base em forma de L para suporte estrutural e dissipação de calor, e pelos terminais de parafuso ou conectores para a cablagem de entrada/saída.

Principais vantagens: Porquê escolher um design de estrutura aberta?

A arquitetura aberta oferece várias vantagens interessantes para os integradores e projectistas de sistemas:

1. Custo-eficácia: Ao eliminar a caixa autónoma e a montagem associada, as unidades de estrutura aberta são geralmente mais económico do que os seus homólogos fechados. Isto torna-os ideais para aplicações de elevado volume e sensíveis ao custo.
2. Eficiência de espaço e integração flexível: O seu formato compacto e de baixo perfil permite utilização eficiente do espaço dentro do equipamento final. Os projectistas têm a liberdade de os montar em locais óptimos para o fluxo de ar ou encaminhamento de cabos, maximizando a utilização do chassis do sistema global.
3. Desempenho térmico superior: O design exposto, combinado com uma placa de base metálica integrada, facilita dissipador de calor direto. A unidade pode ser montada no chassis principal do sistema ou num dissipador de calor externo, utilizando a maior massa metálica para dissipar eficazmente o calor, o que melhora a fiabilidade e a longevidade.
4. Flexibilidade de conceção: A ausência de um invólucro fixo permite uma montagem mecânica mais flexível (horizontal ou vertical) e uma personalização mais fácil das estratégias de arrefecimento (por exemplo, adicionar uma ventoinha do sistema para direcionar o fluxo de ar).
5. Conformidade simplificada: Fabricantes de renome concebem e certificam os seus módulos de estrutura aberta para cumprir as normas internacionais essenciais de segurança (por exemplo, IEC/UL 62368-1), EMI e desempenho. Isto permite que os projectistas de sistemas utilizem componentes de alimentação pré-certificados, simplificando significativamente o processo geral de conformidade do seu produto final.

Principais considerações e desafios potenciais

Embora vantajoso, o design de estrutura aberta também introduz considerações específicas que devem ser abordadas durante a integração do sistema:

• Requer um invólucro para o produto final: O equipamento anfitrião devem dispor de um invólucro de proteção para evitar o contacto acidental com peças sob tensão, proteger a alimentação de danos físicos e conter interferências electromagnéticas (EMI).
• Conceção cuidadosa a nível do sistema: O integrador é responsável por garantir:
  • Ventilação adequada: Deve ser assegurado um fluxo de ar adequado no sistema final para evitar o sobreaquecimento.
  • Gestão do IME: A caixa do sistema deve manter a integridade da blindagem para conter qualquer EMI gerada pela fonte de alimentação.
  • Segurança e Creepage/Clearance: A instalação deve manter as distâncias de segurança obrigatórias (distância e folga) entre a alimentação do quadro aberto e outros componentes do sistema ou as partes acessíveis ao utilizador.
• Exposição a contaminantes: Em ambientes poeirentos ou sujos, a placa de circuito impresso exposta pode ser mais suscetível de contaminação. O invólucro do sistema final deve proporcionar um nível adequado de proteção contra a penetração (classificação IP), se necessário.

Aplicações típicas

As fontes de alimentação de estrutura aberta são os cavalos de batalha da eletrónica incorporada, encontrando-se sempre que é necessária energia integrada e fiável:

• Automação industrial: PLCs, accionamentos de motores, painéis HMI e sistemas de controlo.
• TI e telecomunicações: Servidores, routers, comutadores e dispositivos de armazenamento de rede.
• Equipamento de teste e medição: Instrumentos de bancada, sistemas de aquisição de dados.
• Dispositivos médicos (utilizando modelos de qualidade médica especialmente certificados): Equipamento de diagnóstico, ferramentas dentárias, monitores de pacientes.
• Equipamento de escritório e POS: Impressoras, scanners, quiosques e caixas registadoras.

Seleção de uma fonte de alimentação de quadro aberto: Parâmetros chave

Ao escolher uma unidade, não se limite à tensão e à corrente de saída:

1. Certificações de segurança: Certifique-se de que possui as marcas necessárias para o seu mercado-alvo (por exemplo, UL, CE, relatório CB, com 60601-1 médico ou 61010-1 industrial, se necessário).
2. Faixa de tensão de entrada: Confirme que suporta a tensão de rede eléctrica CA local (por exemplo, entrada universal 85-264 VAC).
3. Eficiência e desempenho térmico: Uma eficiência mais elevada (>90%) significa menos calor desperdiçado. Verifique a curva de redução para ver quanta potência pode fornecer à temperatura máxima de funcionamento do seu sistema.
4. Tamanho físico e montagem: Verifique se as dimensões mecânicas e o padrão de orifícios de montagem se adequam ao seu esquema.
5. Caraterísticas: Considere as caraterísticas necessárias, como a Correção do Fator de Potência (PFC) para unidades de maior potência, o controlo remoto de ligar/desligar ou a capacidade de funcionamento redundante.

Conclusão

As fontes de alimentação AC-DC de estrutura aberta oferecem uma combinação óptima de desempenho, poupança de custos e flexibilidade de integração para uma vasta gama de equipamentos electrónicos. Ao compreender o seu conceito central - como uma fonte de alimentação pré-certificada de alta qualidade componente em vez de um produto acabado - os projectistas podem aproveitá-los eficazmente para construir sistemas mais compactos, fiáveis e competitivos.

Uma implementação bem-sucedida depende de um design cuidadoso ao nível do sistema, que aborde o arrefecimento, a segurança e a EMI dentro da caixa do produto final. Quando estes factores são tidos em conta, a fonte de alimentação de estrutura aberta torna-se um elemento indispensável no design eletrónico moderno.
