Qual é a diferença entre a fonte de alimentação linear e a fonte de alimentação comutada？

Ao selecionar uma fonte de alimentação para o seu projeto ou produto eletrónico, uma das escolhas mais fundamentais que irá fazer é entre uma fonte de alimentação linear e um fonte de alimentação comutada. Cada um tem vantagens, limitações e aplicações ideais distintas. A escolha do tipo errado pode levar a ineficiência, sobreaquecimento, interferência de ruído ou custos desnecessários.

Este guia apresenta as principais diferenças, ajudando-o a tomar uma decisão informada com base nas suas necessidades específicas.

Como funcionam: Duas filosofias diferentes

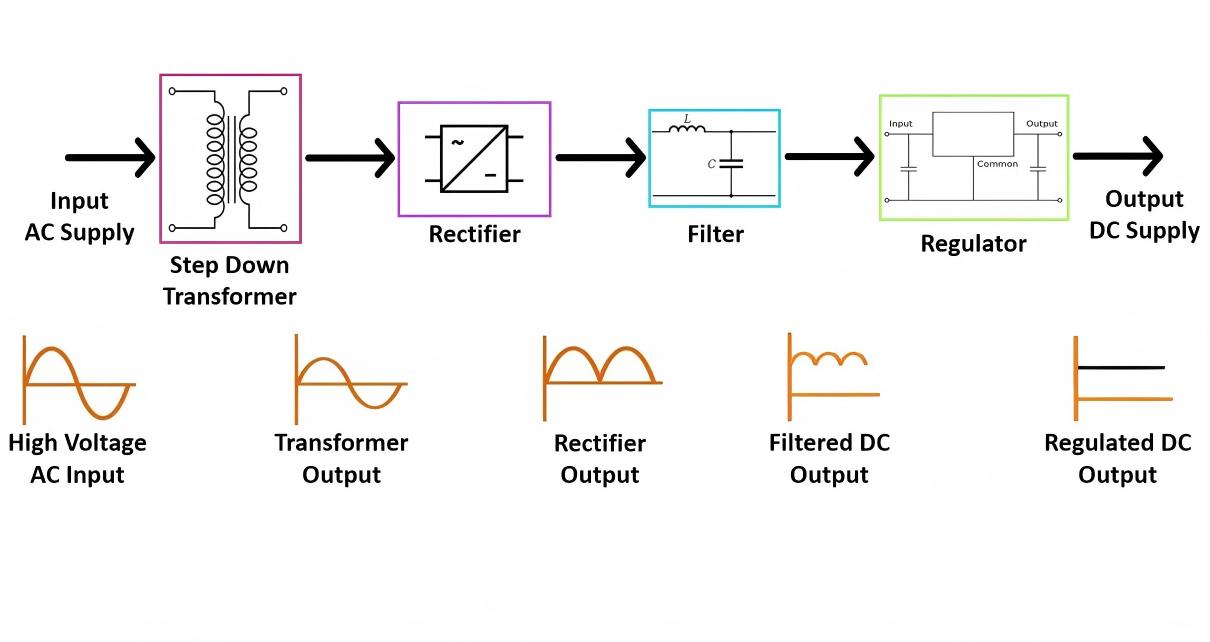

Fontes de alimentação lineares: A abordagem “analógica

As fontes de alimentação lineares funcionam como uma resistência inteligente e continuamente ajustável. Reduzem a tensão CA (da tomada de parede) através de um transformador, depois rectificam-na para CC e, finalmente, usam um regulador linear para “queimar” o excesso de tensão sob a forma de calor, de modo a obter uma saída limpa e estável.

Pense nisto como se estivesse a utilizar um regulador de pressão numa mangueira de água: proporciona um fluxo suave e constante ao dissipar o excesso de energia.

Fontes de alimentação comutadas: A abordagem “digital

As fontes de alimentação comutadas (SMPS - Switch-Mode Power Supply) ligam e desligam rapidamente a energia a alta frequência (normalmente dezenas a centenas de kHz). Este sinal “cortado” é então transformado, rectificado e filtrado para produzir a saída DC desejada. A energia é transferida em pacotes discretos, sendo a regulação conseguida através da variação da largura ou da frequência destes impulsos (uma técnica denominada Modulação por Largura de Impulso, ou PWM).

Pense nisso como abrir e fechar rapidamente uma torneira para obter o caudal médio desejado com o mínimo de desperdício.

Comparação frente a frente

Vantagens e desvantagens em pormenor

Fonte de alimentação linear: Prós e contras

Vantagens:

• Excelente qualidade de saída: Fornece energia CC extremamente “limpa”, com baixo ruído e baixa ondulação. Ideal para circuitos analógicos sensíveis (amplificadores de áudio, sensores, equipamento de RF).
• Simplicidade e fiabilidade: Menos componentes significam menos pontos potenciais de falha e uma conceção mais simples.
• Resposta rápida a transientes: Reage muito rapidamente a alterações súbitas da corrente de carga.
• EMI mínimo: Quase não produz interferências electromagnéticas de alta frequência, o que facilita a aprovação nos testes regulamentares de CEM.

Desvantagens:

• Baixa eficiência: Grande parte da energia de entrada é desperdiçada como calor, especialmente quando a diferença entre a tensão de entrada e de saída é grande.
• Volumoso e pesado: O transformador de baixa frequência e os grandes dissipadores de calor ocupam um espaço significativo.
• Flexibilidade limitada: Tipicamente concebido para uma combinação específica de tensão de entrada/saída. Não é ideal para amplas gamas de entrada.
• Gestão do calor: Requer uma ventilação ou dissipação de calor significativa, o que afecta a conceção do sistema.

Fonte de alimentação comutada: Prós e contras

Vantagens:

• Alta eficiência: Desperdiça muito pouca energia, levando a um funcionamento mais frio e a custos de eletricidade mais baixos. Essencial para aplicações alimentadas por bateria e de alta potência.
• Pequeno e leve: O funcionamento a alta frequência permite a utilização de pequenos transformadores e componentes de filtragem.
• Flexível e versátil: Pode lidar com amplas gamas de tensão de entrada (por exemplo, 90-264V AC). Pode gerar facilmente várias tensões de saída (por exemplo, +12V, -12V, +5V, +3,3V) a partir de uma única unidade.
• Alta densidade de potência: Pode fornecer muito mais potência por unidade de volume e peso do que uma fonte linear.

Desvantagens:

• Ruído de saída: O ruído de comutação e a ondulação podem interferir com circuitos sensíveis se não forem devidamente filtrados.
• Conceção complexa: Mais componentes e circuitos de controlo intrincados aumentam a complexidade do projeto e os potenciais modos de falha.
• Desafios EMI: A comutação de alta frequência gera interferência electromagnética (EMI), exigindo uma disposição cuidadosa da placa de circuito impresso, filtragem e blindagem para cumprir as normas.
• Potencial de oscilação: A malha de controlo da realimentação pode tornar-se instável em determinadas condições se não for devidamente compensada.

Quando escolher o tipo? Guia de aplicação

Escolha uma fonte de alimentação linear quando:

1. A fidelidade do sinal é fundamental: Crítico para:
   • Pré-amplificadores de áudio e equipamentos de alta fidelidade
   • Circuitos de sensores analógicos de precisão
   • Instrumentos de laboratório e de teste/medição
   • Sistemas de comunicação RF e receptores de rádio
2. O baixo ruído não é negociável: Quando até mesmo um pequeno ruído da fonte de alimentação pode degradar o desempenho do sistema.
3. Para circuitos simples e de muito baixo consumo: Quando a eficiência e o tamanho não são importantes, mas a simplicidade e o baixo custo sim (por exemplo, um simples regulador de 5V para um microcontrolador).
4. Como um “pós-regulador”: Seguindo uma fonte de comutação ruidosa para limpar a sua saída para fases analógicas sensíveis.

Escolha uma fonte de alimentação comutada quando:

1. A eficiência e o calor são as principais preocupações: Essencial para:
   • Aplicações de alta potência (computadores, servidores, accionamentos de motores)
   • Dispositivos portáteis/funcionados a pilhas (computadores portáteis, telemóveis, dispositivos IoT)
   • Qualquer aplicação em que o arrefecimento seja difícil ou dispendioso
2. O espaço e o peso são limitados:
   • Eletrónica de consumo (televisores, consolas de jogos)
   • Controladores de iluminação LED
   • Qualquer produto eletrónico moderno e compacto
3. A tensão de entrada varia muito:
   • Eletrónica automóvel (deve funcionar com 9V-16V ou mais)
   • Produtos vendidos a nível mundial (devem funcionar em redes de 110V e 220V)
4. Necessita de várias tensões de saída: Comum em sistemas digitais complexos, como placas-mãe ou controladores industriais.

A paisagem moderna: Uma abordagem mista

Atualmente, a escolha nem sempre é binária. Muitos sistemas sofisticados utilizam um abordagem híbrida:

• A pré-regulador de comutação é utilizado para uma conversão eficiente da tensão a granel.
• Seguido de reguladores lineares de baixa perda (LDO) em cada ponto de carga para fornecer energia ultra-limpa e estável para CIs analógicos ou digitais sensíveis (como FPGAs, ADCs ou DACs).

Isto combina a eficiência da comutação com o desempenho da regulação linear.

Lista de controlo para uma decisão rápida

Faça a si próprio estas perguntas para o seu próximo projeto:

Veredicto final

Não existe um tipo universalmente “melhor”. Cada um é uma ferramenta superior para trabalhos diferentes:

• Pense numa fonte de alimentação linear como instrumento de laboratório de precisão-Privilegiar o desempenho e a pureza em detrimento do volume e da eficiência.
• Pense numa fonte de alimentação comutada como motor de alta eficiência-Privilegiando a compacidade, a versatilidade e a poupança de energia, mas exigindo mais engenharia para gerir o seu “ruído”.”

Para a maior parte da eletrónica moderna, desde os smartphones à automação industrial, as fontes de alimentação comutadas dominam devido à sua eficiência e compacidade. No entanto, as fontes de alimentação lineares continuam a ser indispensáveis em nichos onde a sua qualidade superior de produção justifica os seus inconvenientes.

Escolha linear para aplicações analógicas de desempenho crítico. Escolha a comutação para praticamente tudo o resto em que o tamanho, a eficiência e a flexibilidade são importantes.
