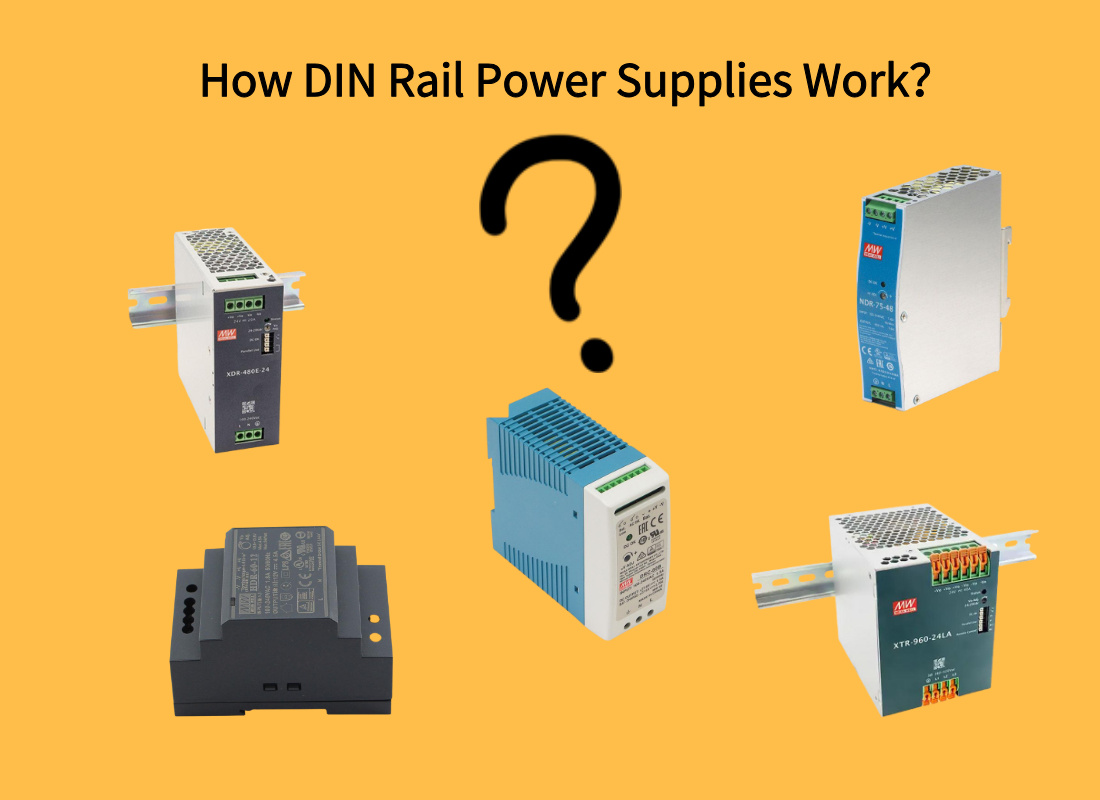

Como funcionam as fontes de alimentação em trilho DIN: Os heróis desconhecidos da automação industrial

No mundo dos painéis de controlo industrial e dos sistemas de automação, um componente crucial funciona silenciosamente nos bastidores, garantindo que tudo o resto funciona corretamente. As fontes de alimentação em calha DIN são a espinha dorsal da eletrónica industrial moderna, convertendo e fornecendo energia limpa e fiável a sistemas de controlo sensíveis. Mas como é que estes dispositivos compactos e modulares funcionam exatamente?

A missão principal: Conversão e estabilização

Na sua essência, uma fonte de alimentação em calha DIN desempenha uma tarefa fundamental: conversão da tensão de linha CA disponível (normalmente 100-240V CA) numa saída CC regulada de baixa tensão (normalmente 12V, 24V ou 48V DC). Este processo alimenta os PLCs (Programmable Logic Controllers), sensores, relés, módulos de comunicação e outros dispositivos críticos que formam o sistema nervoso da maquinaria industrial.

Passo a passo: A jornada de conversão de energia

1. Entrada CA e filtragem inicial

O processo começa quando a tensão da linha CA entra na fonte de alimentação através dos seus terminais de entrada. Imediatamente, Filtros EMI/RFI eliminar ruídos de alta frequência e perturbações eléctricas que possam interferir com o funcionamento. Isto protege tanto a fonte de alimentação como o equipamento ligado de transientes e picos de tensão na linha.

2. Retificação: AC para DC

A tensão CA filtrada passa por um retificador de ponte, que converte a corrente alternada numa corrente contínua pulsante. Esta fase inverte essencialmente as partes negativas da onda sinusoidal CA para positivas, criando uma tensão CC irregular que ainda requer uma suavização significativa.

3. Alisamento e armazenamento primário

A corrente contínua pulsante flui para grandes condensadores electrolíticos que actuam como reservatórios, armazenando a energia durante os picos de tensão e libertando-a durante os períodos de baixa. Isto suaviza significativamente a forma de onda, apesar de, normalmente, permanecer alguma tensão “ondulada” nesta fase.

4. O coração: Comutação de alta frequência

As fontes de alimentação em calha DIN modernas utilizam principalmente tecnologia de modo de comutação, que revolucionou a eficiência e o tamanho da fonte de alimentação. Eis como funciona:

• Um oscilador de alta frequência (normalmente a funcionar a 20-500 kHz) liga e desliga rapidamente a tensão CC.
• Esta ação de comutação passa por um transformador de alta-frequência, que reduz a tensão para o nível de saída desejado.
• A alta frequência permite transformadores muito mais pequenos e leves em comparação com os designs lineares tradicionais.

5. Retificação e filtragem da saída

A CA de alta frequência reduzida do transformador é novamente rectificada (utilizando díodos de recuperação rápida) para CC. Adicionalmente Filtros LC (indutores e condensadores) removem a ondulação de alta frequência restante, resultando numa saída CC limpa e estável.

6. Regulamentação e controlo

A circuito de controlo de realimentação monitoriza continuamente a tensão de saída. Se detetar qualquer desvio em relação ao valor definido (por exemplo, 24 V CC), ajusta instantaneamente o ciclo de funcionamento da comutação para compensar. Este sistema de circuito fechado mantém a saída estável apesar das flutuações na tensão de entrada ou das alterações na procura de carga.

7. Proteção e interface

As modernas fontes de alimentação em calha DIN incorporam múltiplas caraterísticas de proteção:

• Proteção contra sobreintensidades limita a corrente de saída para evitar danos
• Proteção contra sobretensão desliga a unidade se a tensão de saída exceder os limites de segurança
• Proteção térmica desactiva o funcionamento se as temperaturas internas subirem demasiado
• Proteção contra curto-circuitos permite que a alimentação resista a curtos-circuitos na saída

Os indicadores visuais (LEDs) mostram o estado operacional, enquanto os blocos de terminais ou conectores permitem um acesso fácil à cablagem.

Principais vantagens do formato de calha DIN

A norma Montagem em calha DIN de 35 mm não é apenas conveniente - permite um design de painel sistemático e eficiente em termos de espaço. Estas fontes de alimentação deslizam e encaixam no lugar juntamente com outros componentes montados em calha DIN, como disjuntores, módulos de E/S e blocos de terminais, criando sistemas de controlo organizados e de fácil manutenção.

Para além da conversão básica: Funções especializadas

As fontes de alimentação avançadas para calha DIN oferecem capacidades adicionais:

• Módulos de tampão com condensadores incorporados para superar breves interrupções de energia
• Sistemas redundantes com funcionamento em paralelo e isolamento por díodos asseguram uma alimentação ininterrupta
• Unidades com classificação médica e de segurança com isolamento melhorado para aplicações críticas
• Modelos de entrada trifásica para aplicações industriais de maior potência

Aplicações: Onde é que elas fazem a diferença

Encontrará fontes de alimentação em calha DIN em praticamente todos os sectores industriais:

• Fabrico - Alimentação de células robóticas, controlos de transportadores e estações de montagem
• Controlo de processos - Instrumentação de funcionamento em instalações químicas, alimentares e farmacêuticas
• Automação de edifícios - Fornecimento de controlos AVAC, sistemas de iluminação e controlo de acesso
• Infra-estruturas - Exploração de sistemas de tratamento de águas, controlos de tráfego e telecomunicações

Conclusão: O cavalo de batalha fiável

As fontes de alimentação em calha DIN exemplificam a elegância da engenharia através do seu funcionamento eficiente e fiável. Ao transformar energia de linha bruta e variável em tensão CC controlada com precisão, elas permitem os sofisticados sistemas de automação que impulsionam a indústria moderna. O seu design modular, proteção robusta e formato padronizado tornam-nas componentes indispensáveis em qualquer painel de controlo - verdadeiros heróis anónimos que realizam um trabalho vital, um ciclo de conversão de cada vez.

Procura a fonte de alimentação em calha DIN certa para a sua aplicação? Considere os seus requisitos de tensão e corrente, condições ambientais e quaisquer certificações necessárias. Quando corretamente selecionados e instalados, estes dispositivos proporcionam anos de funcionamento sem problemas, formando a base de energia fiável de que os seus sistemas de controlo dependem.
