Como funcionam as fontes de alimentação AC-DC: Conversão, regulação e design

A humilde fonte de alimentação AC-DC é um herói desconhecido do mundo moderno. Aninhada em adaptadores de parede, torres de computador e equipamento industrial, executa a tarefa essencial, mas muitas vezes ignorada, de converter a corrente alternada (CA) da tomada de parede na corrente contínua (CC) estável e de baixa tensão que os nossos aparelhos electrónicos desejam.

Compreender o funcionamento destes dispositivos omnipresentes é fundamental para qualquer pessoa envolvida em eletrónica, desde amadores a designers profissionais. Este artigo divide o processo em três fases fundamentais: Conversão, regulamentação e considerações de conceção.

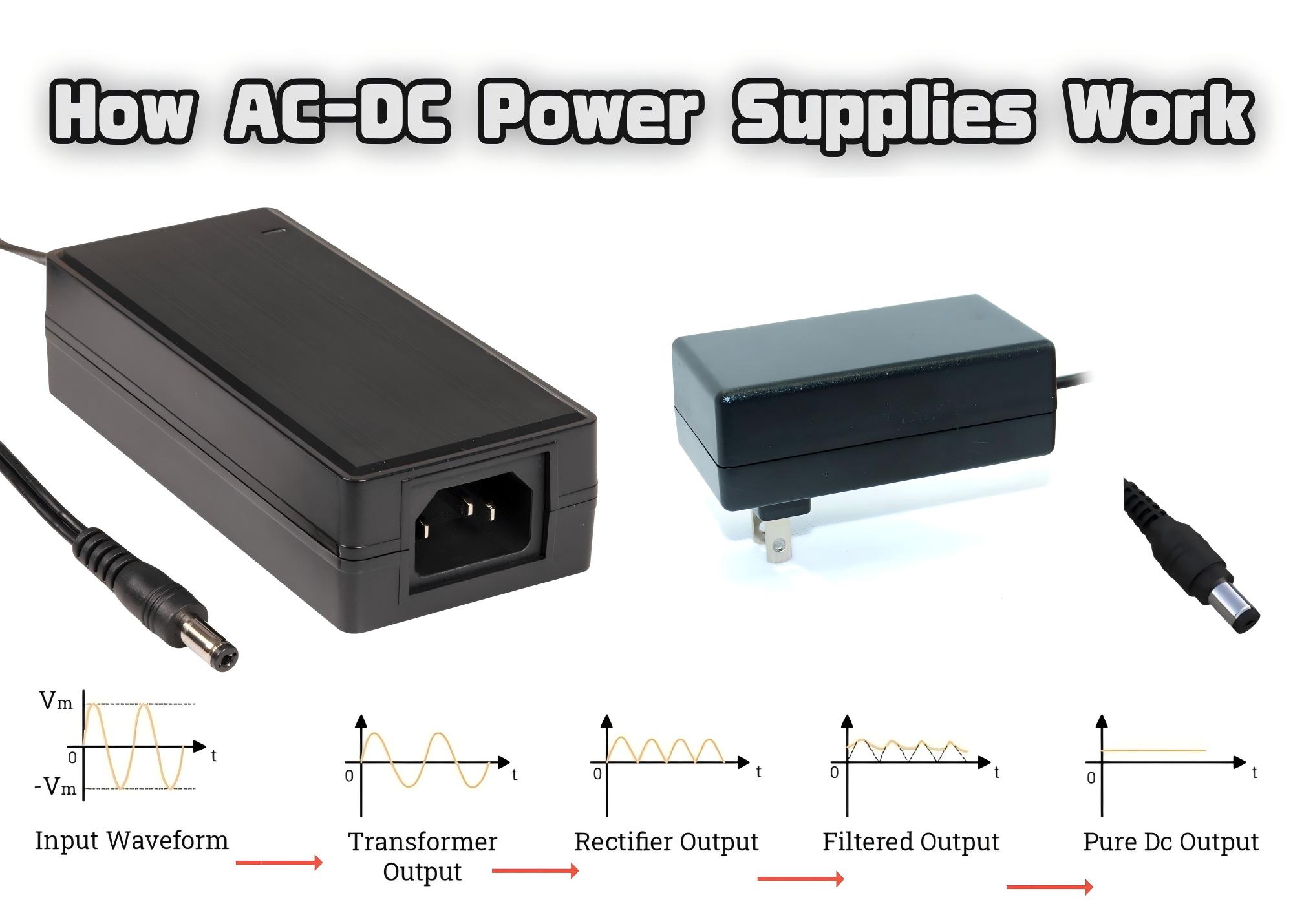

Fase 1: Conversão - De CA para CC bruta

A viagem começa com a conversão da rede de alta tensão AC (por exemplo, 120VAC ou 230VAC) numa tensão DC utilizável.

1. Transformação e retificação (O Caminho Clássico)
Este é o núcleo de um fonte de alimentação linear.

• Etapa A: Transformador: A tensão CA é primeiro passada através de um transformador para a reduzir para uma tensão CA mais baixa, mais próxima da saída CC desejada (por exemplo, 12VAC).
• Etapa B: Retificação: Esta tensão CA mais baixa é então alimentada num retificador, O retificador é um dispositivo que funciona como uma válvula unidirecional, normalmente uma ponte de quatro díodos. O retificador funciona como uma válvula unidirecional, permitindo que a corrente flua apenas numa direção. Converte a onda CA sinusoidal numa série pulsante de saliências positivas - uma tensão CC bruta e instável.

2. Comutação de alta frequência (o padrão moderno)
Atualmente, mais de 90% de fontes AC-DC utilizam Fonte de alimentação de modo comutado (SMPS) pela sua eficiência superior e tamanho compacto.

• Etapa A: Retificação e filtragem: A entrada CA é imediatamente rectificado para CC de alta tensão (utilizando díodos e um condensador). Nesta fase, não existe um transformador de baixa frequência volumoso.
• Etapa B: Comutação de alta frequência: Esta alta tensão DC é então “cortada” a uma frequência muito elevada (dezenas a centenas de kHz) por um transístor de potência (por exemplo, um MOSFET). Isto cria uma onda quadrada de CA de alta frequência.
• Etapa C: Transformação e retificação: A corrente alternada de alta frequência é passada através de um minúsculo transformador com núcleo de ferrite de alta frequência, que reduz a tensão de forma eficiente. Por fim, é rectificada e filtrada novamente para produzir uma saída DC bruta.

Principais conclusões: Ambos os métodos terminam com uma tensão contínua bruta, mas um SMPS consegue-o de forma mais eficiente através da utilização de comutação de alta frequência, permitindo componentes magnéticos muito mais pequenos e leves.

Fase 2: Regulamentação - Domar a CD em bruto

A tensão CC bruta da Fase 1 não é suficientemente limpa ou estável para os componentes electrónicos sensíveis. Varia com as flutuações de entrada e alterações de carga, e contém ondulação (ruído AC residual). A regulação resolve este problema.

1. Regulação linear (simples e limpa)

• Como funciona: Um regulador linear (como um CI da série 78) actua como uma “resistência variável inteligente”. Reduz o excesso de tensão entre a entrada (DC bruta) e a saída desejada, dissipando a diferença sob a forma de calor.
• Prós: Extremamente simples, barato e proporciona uma saída muito “silenciosa” (baixo ruído).
• Contras: Ineficiente, especialmente quando a tensão de entrada é muito superior à de saída. A energia desperdiçada transforma-se em calor, exigindo dissipadores de calor.

2. Regulação de comutação (eficiente e versátil)

• Como funciona: Num SMPS, a regulação é parte integrante do processo de conversão. A circuito de controlo de realimentação (controlador PWM) monitoriza continuamente a tensão de saída. Se esta começar a descer ou a subir, o circuito ajusta instantaneamente a ciclo de trabalho (o tempo de ligar/desligar) do transístor de comutação de alta frequência. Isto controla a energia transferida para a saída, mantendo a tensão estável.
• Prós: Altamente eficaz (frequentemente >85%), geração mínima de calor e pode lidar com amplas gamas de entrada.
• Contras: Conceção mais complexa e gera ruído elétrico de alta frequência (EMI) que tem de ser filtrado.

Etapa 3: Principais considerações de conceção e soluções de compromisso

A conceção ou seleção de uma fonte de alimentação AC-DC envolve o equilíbrio de vários factores críticos:

• Eficiência: A percentagem da potência de entrada fornecida à carga. Os projectos SMPS dominam aqui. Uma maior eficiência significa contas de energia mais baixas, menos calor e, frequentemente, um fator de forma mais pequeno.
• Tamanho e peso: A tecnologia SMPS, com os seus componentes de alta frequência, permite os adaptadores compactos “wall wart” e as fontes de alimentação internas que utilizamos atualmente. As fontes lineares, com os seus transformadores de baixa frequência, são grandes e pesadas em comparação.
• Ruído e ondulação de saída: Crítico para circuitos analógicos ou de RF sensíveis. Os reguladores lineares fornecem a saída mais limpa. Os projectos SMPS requerem uma filtragem e disposição cuidadosas para suprimir o ruído de comutação.
• Fator de potência (FP): Especialmente importante para fontes de alimentação de maior potência (>75W). Um PF baixo significa que a fonte consome corrente de forma ineficiente da rede. Correção do fator de potência (PFC) são adicionados circuitos aos projectos modernos de SMPS para atenuar este problema.
• Segurança e isolamento: Uma exigência fundamental. O barreira de isolamento (fornecida pelo transformador, tanto no linear como no SMPS) separa fisicamente a perigosa entrada CA de alta tensão da saída CC de baixa tensão acessível ao utilizador. Isto é fundamental para evitar choques eléctricos e é regido por normas internacionais rigorosas (por exemplo, UL, IEC).

Resumo da escolha da conceção:

Conclusão

Uma fonte de alimentação AC-DC é mais do que uma simples ficha e uma caixa. É um sistema sofisticado que executa as tarefas vitais de segurança conversão, preciso regulamentação, e eficiente fornecimento de energia. Embora os princípios subjacentes de retificação e filtragem permaneçam constantes, o advento da tecnologia de alta frequência tecnologia de comutação revolucionou o seu design, permitindo a criação de unidades potentes, eficientes e compactas que alimentam o nosso mundo digital.

Quer esteja a resolver um problema num dispositivo ou a especificar uma fonte de alimentação para o seu próximo projeto, a compreensão destes conceitos fundamentais - conversão, regulação e as compensações inerentes ao design - permite-lhe tomar decisões informadas e eficazes.
