Lors de la sélection ou de la conception d'une alimentation électrique, la sécurité électrique est primordiale. La Commission électrotechnique internationale (CEI) a établi un système de classes de protection (souvent appelées classes d'équipement) qui définissent comment un appareil est protégé contre les chocs électriques. Ces classes sont fondamentales pour comprendre la construction de sécurité des alimentations électriques et de l'équipement qu'elles alimentent.

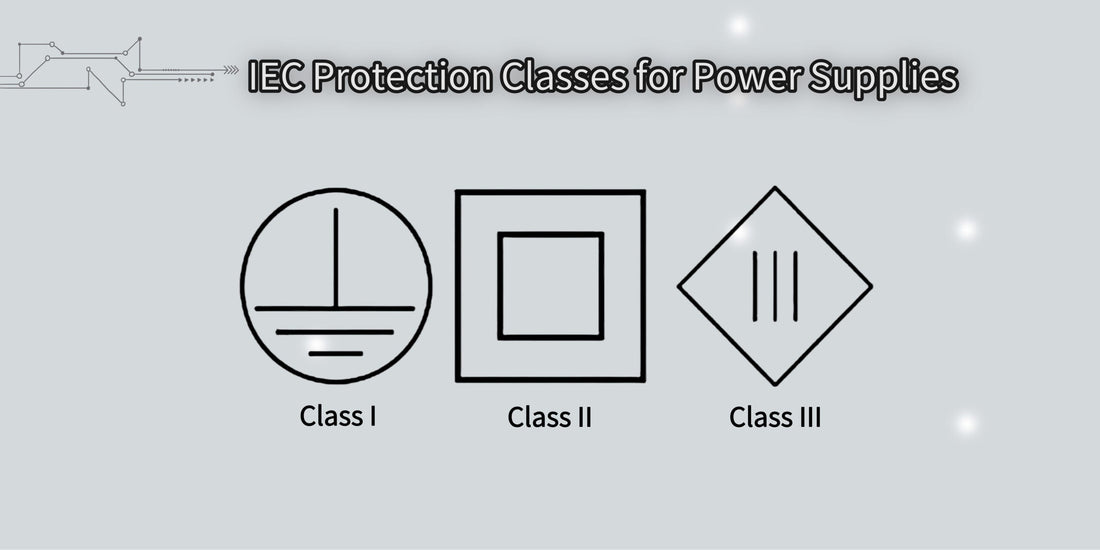

Les trois principales classes de protection
Le système CEI classe les équipements électriques en Classe I, Classe II et Classe III, en fonction de leur méthode de protection contre les chocs électriques.
Classe I : Protection par mise à la terre
C'est la classe la plus courante pour les alimentations industrielles et de bureau.
- Caractéristique clé : Repose sur une connexion à la terre de protection.
-
Construction :
- Comporte une isolation de base entre les parties sous tension et les parties conductrices accessibles (comme le boîtier métallique).
- Toutes les parties conductrices accessibles sont connectées à une borne de mise à la terre via un fil de terre de protection (PE) (le fil vert/jaune du câble secteur).
- Principe de sécurité : Si un défaut se produit (par exemple, l'isolation de base tombe en panne et une partie sous tension touche le boîtier métallique), le courant est dévié en toute sécurité vers la terre via le fil de terre. Cela provoque un courant de défaut élevé qui devrait rapidement faire sauter le disjoncteur ou le fusible, coupant l'alimentation et rendant le boîtier sûr.
- Identification : La fiche à trois broches (phase, neutre, terre). Le symbole sur la plaque signalétique est : ⏚ (symbole de la terre dans un cercle).
- Application : PC de bureau, équipements industriels, appareils avec boîtier métallique comme les machines à laver, et de nombreuses alimentations de laboratoire linéaires.
Classe II : Double ou isolation renforcée
Communément appelée "double isolation" et souvent utilisée dans l'électronique grand public.
- Caractéristique clé : Ne repose pas sur une mise à la terre de protection. La protection est obtenue par l'isolation seule.
-
Construction :
- Double isolation : Comprend une isolation de base plus une couche supplémentaire et distincte d'isolation supplémentaire.
- Isolation renforcée : Un système d'isolation unique qui fournit un niveau de protection équivalent à la double isolation (testé à des tensions plus élevées).
- Principe de sécurité : Même si l'isolation de base tombe en panne, une deuxième barrière indépendante empêche le contact avec les parties sous tension. Il n'y a pas besoin de connexion à la terre.
- Identification : Fiche à deux broches (phase et neutre uniquement). Le symbole officiel sur la plaque signalétique est : (un carré à l'intérieur d'un carré).
- Application : Chargeurs de téléphone/ordinateur portable ("blocs d'alimentation" externes), outils électriques, sèche-cheveux, lampes de bureau et de nombreuses alimentations à découpage (SMPS) modernes pour l'électronique grand public.
Classe III : Très basse tension de sécurité (TBTS)
Protection par l'utilisation d'une tension très basse et non dangereuse.
- Caractéristique clé : Fonctionne à un niveau de Très Basse Tension de Sécurité (TBTS) où le contact avec les parties sous tension ne présente aucun risque de choc électrique dans des conditions normales ou de défaut unique.
- Limites de tension : Typiquement ≤ 25 V CA RMS ou ≤ 60 V CC (normes CEI 60950-1, CEI 62368-1).
- Source d'alimentation : Doit être alimentée par une source d'alimentation de Classe II (ou de sécurité équivalente isolée) ou un transformateur de sécurité. Il n'y a aucune connexion directe au secteur.
- Principe de sécurité : La tension est intrinsèquement sûre et ne nécessite pas de mise à la terre de protection ou de double isolation sur l'appareil de Classe III lui-même.
- Application : Appareils alimentés par batterie (où la batterie est la source TBTS), systèmes d'éclairage LED basse tension, jouets et le côté sortie des adaptateurs CA/CC bien isolés. L'adaptateur lui-même est généralement de Classe II, fournissant une sortie TBTS sûre pour l'appareil de Classe III.
Tableau comparatif
| Caractéristique | Classe I | Classe II | Classe III |
|---|---|---|---|
| Méthode de protection | Isolation de base + Mise à la terre | Double/isolation renforcée | Tension basse et sûre (TBTS/TBTP) |
| Fil de terre requis ? | Oui (essentiel pour la sécurité) | Non | Non (pour l'appareil lui-même) |
| Fiche secteur | 3 broches (L, N, PE) | 2 broches (L, N) | Non applicable (entrée basse tension) |
| Boîtier | Généralement conducteur (métal) | Non conducteur (plastique) ou conducteur isolé | Quelconque |
| Fiabilité de sécurité clé | Connexion à la terre et protection contre les surintensités | Intégrité des couches d'isolation | Niveau de tension et isolation de la source |
| Symbole typique | ⏚ | | Souvent marqué "TBTS" |
Concepts connexes importants
- Indice de protection IP (Ingress Protection) : Ne pas confondre avec la classe. Les indices IP (par exemple, IP67) définissent la protection contre les solides (poussière) et les liquides (eau). Un appareil peut être de Classe I et IP67.
- Classe 0 (Obsolète) : Une classe dépassée et dangereuse avec seulement une isolation de base et sans mise à la terre. Non autorisée dans la plupart des normes modernes.
- Classe III vs TBTP : La TBTP (Très Basse Tension de Protection) est similaire à la TBTS mais peut avoir une connexion fonctionnelle à la terre. La TBTS est plus strictement isolée.
Pourquoi c'est important pour les alimentations électriques
- Sélection : Vous devez choisir une alimentation électrique de la bonne classe pour votre application et la certification de sécurité du produit final.
- Installation : Les appareils de Classe I doivent être connectés à une prise correctement mise à la terre. L'utilisation d'un adaptateur 3 vers 2 broches annule le mécanisme de sécurité et est dangereuse.
- Conception et conformité : La conception d'une alimentation de Classe II est plus difficile (distances de cheminement/dégagement strictes, barrières d'isolation renforcées) mais élimine le besoin d'un fil de terre dans le produit final.
- Marchés mondiaux : Ces classes CEI constituent la base des réglementations de sécurité dans le monde entier (par exemple, UL, marquage CE). La conformité est obligatoire pour l'accès au marché.
Exemple pratique :
Une lampe de bureau LED pourrait utiliser un adaptateur secteur externe de Classe II (un "bloc d'alimentation" avec une fiche à 2 broches). L'adaptateur fournit une sortie TBTS (Classe III) (par exemple, 12V CC) à la lampe. Le câblage interne de la lampe, fonctionnant à cette tension sûre, ne nécessite pas d'isolation supplémentaire pour la protection contre les chocs.
Conclusion
Comprendre les classes de protection CEI est indispensable pour quiconque travaille avec l'énergie électrique. La Classe I met le danger à la terre, la Classe II l'isole, et la Classe III fonctionne à une tension trop basse pour être dangereuse. Vérifiez toujours le symbole de classe et les exigences de câblage d'une alimentation électrique pour vous assurer qu'elle est utilisée en toute sécurité et conformément à sa conception et à sa certification réglementaire.
