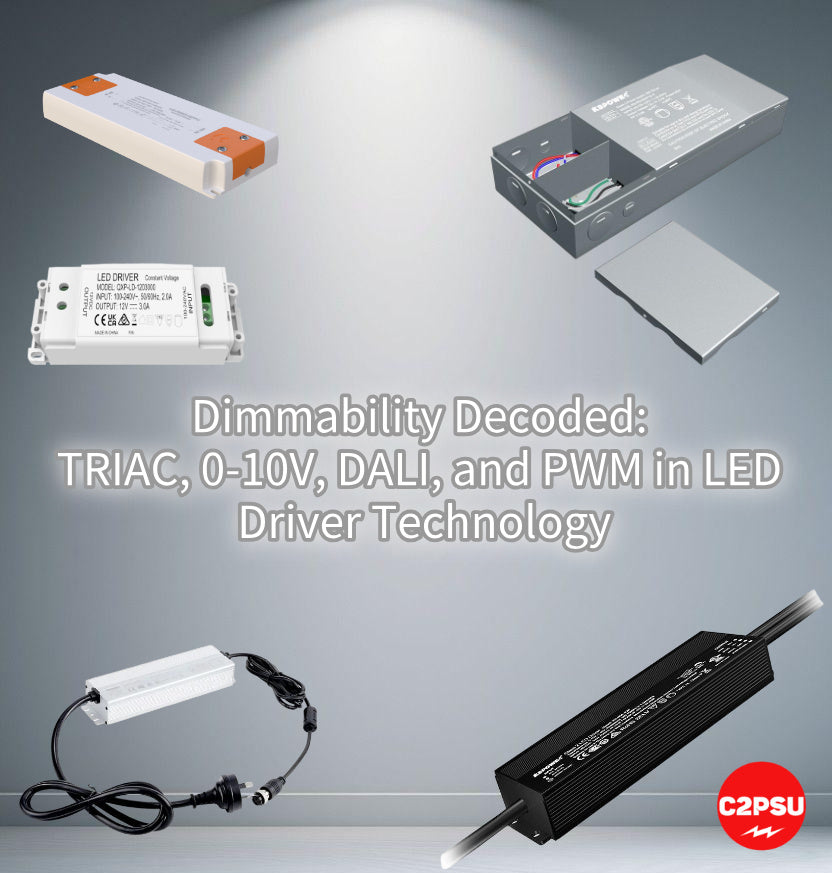

Atenuación decodificada: TRIAC, 0-10V, DALI y PWM en la tecnología de controladores LED

La iluminación ya no se trata solo de iluminar, sino de atmósfera, eficiencia y control. En el centro de esta capacidad de control está la capacidad de atenuación, habilitada por el controlador LED. Pero con términos como TRIAC, 0-10V, DALI y PWM mencionados con frecuencia, elegir el método de atenuación adecuado puede parecer como navegar por un laberinto.

Esta guía decodifica los cuatro protocolos de atenuación más frecuentes en la tecnología de controladores LED, explicando cómo funcionan, sus aplicaciones clave y cómo seleccionar el adecuado para su proyecto.

Los Fundamentos: ¿Qué es un controlador LED y por qué es importante la atenuación?

Un controlador LED regula la energía de una fuente de luz LED. A diferencia de los simples interruptores de encendido/apagado, un controlador LED regulable interpreta una señal de control para ajustar con precisión la salida de luz. Una atenuación adecuada extiende la vida útil del LED, reduce el consumo de energía y permite escenas de iluminación dinámicas para mayor comodidad y productividad.

Protocolo 1: Atenuación TRIAC (corte de fase directa)

• Cómo funciona: TRIAC es la tecnología heredada adaptada de la atenuación incandescente. Funciona "recortando" partes de la onda sinusoidal de voltaje CA entrante para reducir la potencia total entregada. El controlador detecta esta forma de onda recortada y ajusta la corriente del LED en consecuencia.
• Ventajas:
  • Alta compatibilidad: utiliza atenuadores de pared estándar instalados en millones de hogares y edificios.
  • Familiar y simple: los usuarios están acostumbrados al atenuador giratorio o deslizante tradicional.
• Contras:
  • Riesgo de parpadeo: puede causar parpadeo a niveles bajos si no se combina con un controlador de alta compatibilidad.
  • Rango y rendimiento limitados: a menudo tiene un rango de atenuación restringido (p. ej., 20-100%) y puede no atenuarse tan suavemente como otros métodos.
  • Limitaciones de carga: requiere una carga mínima, lo que puede ser un desafío con unos pocos LED de alta eficiencia.
• Mejor para: Retroadaptaciones residenciales, espacios comerciales con infraestructura de atenuación de corte de fase existente y aplicaciones simples y sensibles al costo.

Protocolo 2: Atenuación 0-10V

• Cómo funciona: Este es un protocolo analógico. Un circuito de control de bajo voltaje separado envía una señal de voltaje de CC entre 0 y 10 voltios al controlador. A 10V, la luz está al 100%; a 1V (o 0.5V, dependiendo del controlador), está al mínimo. El balasto o controlador alimenta la carga del LED.
• Ventajas:
  • Excelente rendimiento: generalmente ofrece un rango de atenuación amplio y suave hasta el 1% o menos.
  • Estándar simple: bien establecido en iluminación comercial; fácil de entender e implementar.
• Contras:
  • Cableado adicional: requiere dos cables de control adicionales junto con la alimentación de red.
  • Sin comunicación bidireccional: la señal de control va en una dirección. El controlador no recibe retroalimentación de estado del dispositivo.
• Mejor para: Aplicaciones comerciales e industriales (oficinas, almacenes), donde se prioriza una atenuación confiable y suave, y es aceptable el tendido de cables adicionales.

Protocolo 3: DALI (Interfaz de iluminación direccionable digital)

• Cómo funciona: DALI es un protocolo de comunicación digital y bidireccional. Cada controlador tiene una dirección única y se comunica con controladores y sensores a través de un bus dedicado de bajo voltaje (dos cables). Los comandos se envían digitalmente, lo que permite el control individual o de grupo, la configuración de escenas y la consulta del estado del dispositivo.
• Ventajas:
  • Control e inteligencia inigualables: controla luces individuales, crea grupos, almacena escenas de iluminación e se integra con sistemas de gestión de edificios (BMS).
  • Retroalimentación de estado: el sistema puede informar fallas, consumo de energía y horas de funcionamiento para un mantenimiento predictivo.
  • Estandarizado y a prueba de futuro: un estándar IEC global y abierto que garantiza la interoperabilidad.
• Contras:
  • Mayor costo: controladores más caros y requiere un sistema de control dedicado.
  • Complejidad de la instalación: requiere instaladores capacitados para la programación y el direccionamiento.
• Mejor para: Proyectos comerciales avanzados (oficinas corporativas, hoteles, museos), nueva construcción y cualquier aplicación que requiera un control de iluminación inteligente y en red con retroalimentación de datos.

Protocolo 4: Atenuación PWM (modulación por ancho de pulso)

• Cómo funciona: PWM es una técnica de control directo a nivel de controlador, a menudo utilizada dentro del propio controlador o para aplicaciones especializadas. En lugar de reducir la corriente, enciende y apaga rápidamente el LED a plena corriente. El brillo percibido se controla mediante la relación entre el tiempo de "encendido" y el tiempo de "apagado" (el ciclo de trabajo). Un ciclo de trabajo del 50% aparece como un 50% de brillo.
• Ventajas:
  • Precisión y consistencia: mantiene un color de LED (cromaticidad) consistente en todo el rango de atenuación, lo cual es crucial para la mezcla de colores RGB.
  • Amplio rango: puede lograr niveles de atenuación extremadamente profundos.
• Contras:
  • Potencial de parpadeo: si la frecuencia de conmutación es demasiado baja (<200 Hz), puede producirse un parpadeo visible.
  • Típicamente un subprotocolo: a menudo se usa como el método interno que emplea un controlador después de recibir una señal externa (como 0-10V o DALI). Los cables de control PWM dedicados son menos comunes para la iluminación general.
• Mejor para: Iluminación arquitectónica de alto rendimiento, sistemas de cambio de color RGB, señalización y aplicaciones donde el control preciso del color es primordial.

Elección del protocolo adecuado: Guía de comparación rápida

Conclusión

No existe un único protocolo de atenuación "mejor", solo el mejor para su aplicación específica. La elección depende de los requisitos de su proyecto en cuanto a costo, complejidad, granularidad de control y escalabilidad futura.

• Elija TRIAC para simplicidad y retroadaptaciones.
• Elija 0-10V para una atenuación comercial confiable y suave.
• Elija DALI para sistemas de iluminación inteligentes y ricos en datos.
• Elija soluciones basadas en PWM para aplicaciones sensibles al color o de alta precisión.

Comprender estas tecnologías centrales le permite especificar sistemas de iluminación que brindan no solo luz, sino el rendimiento, la experiencia y la eficiencia exactos que usted imagina.
